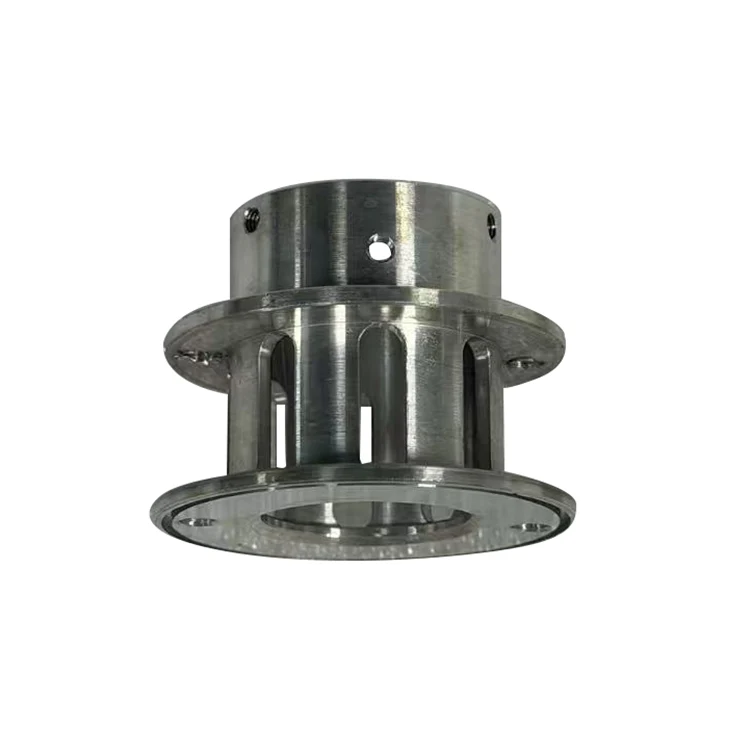

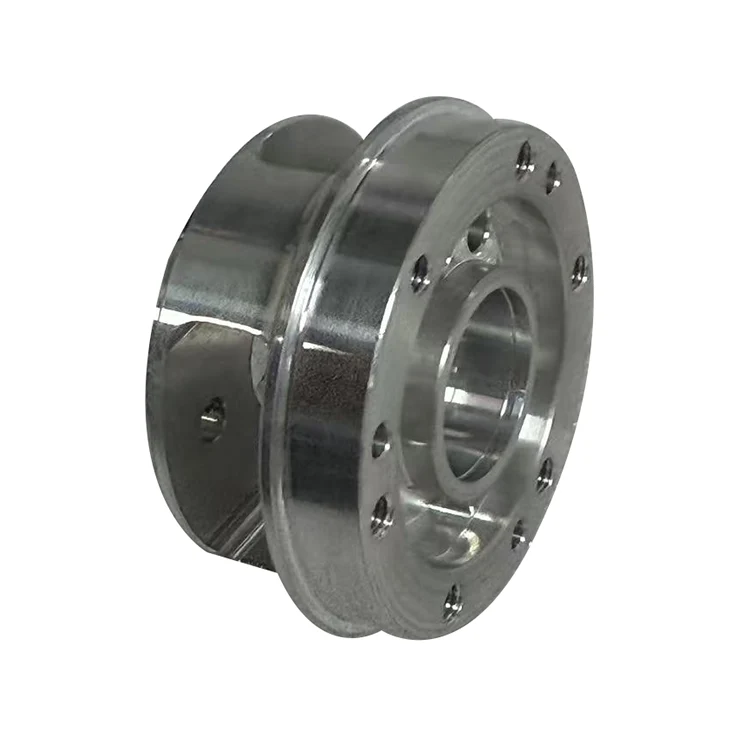

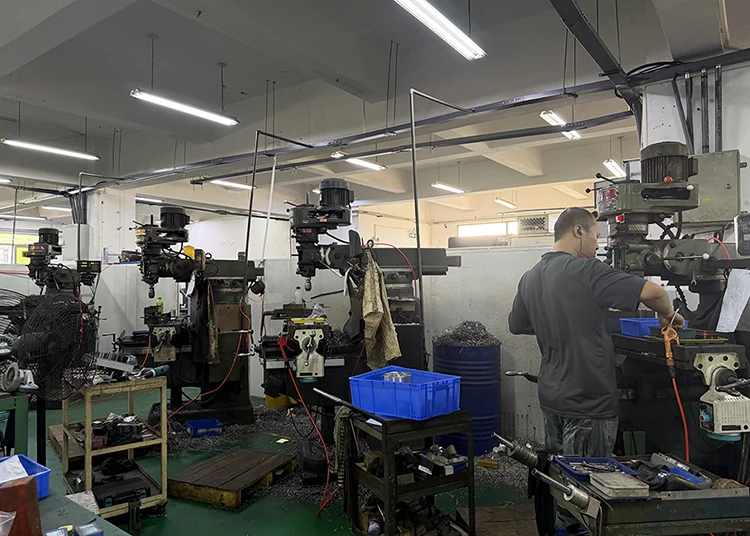

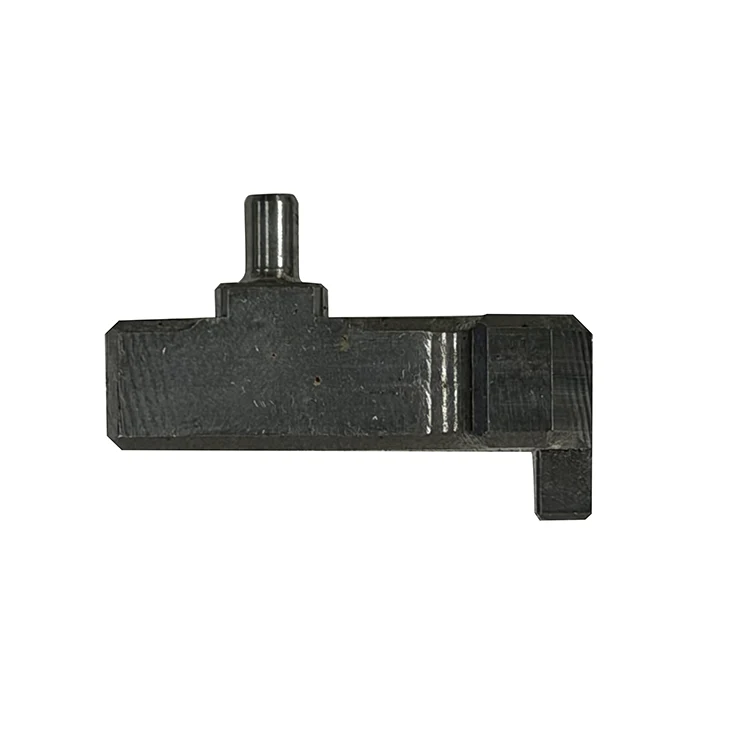

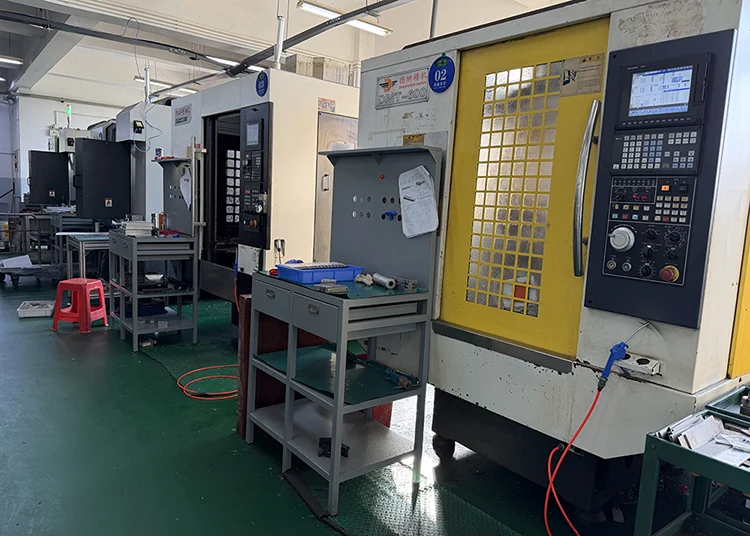

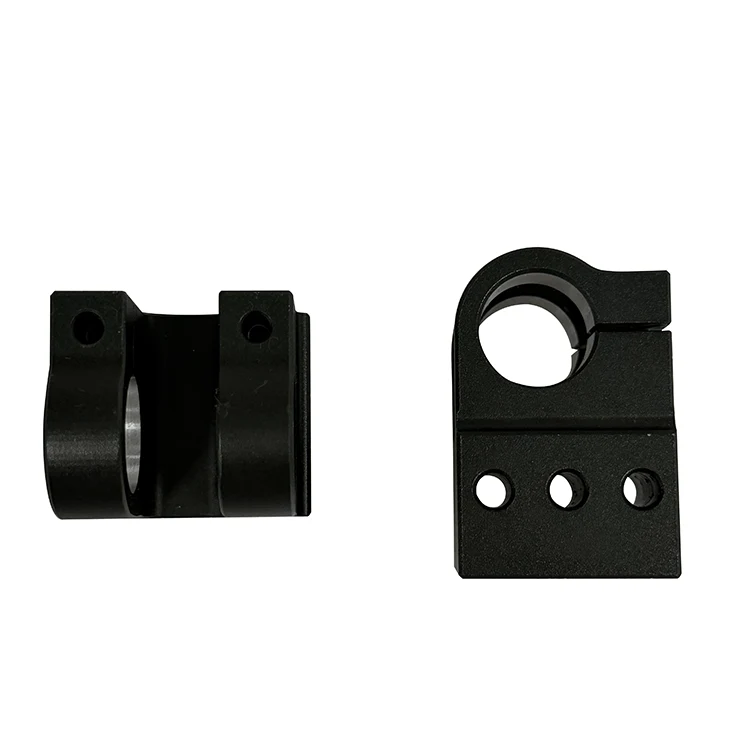

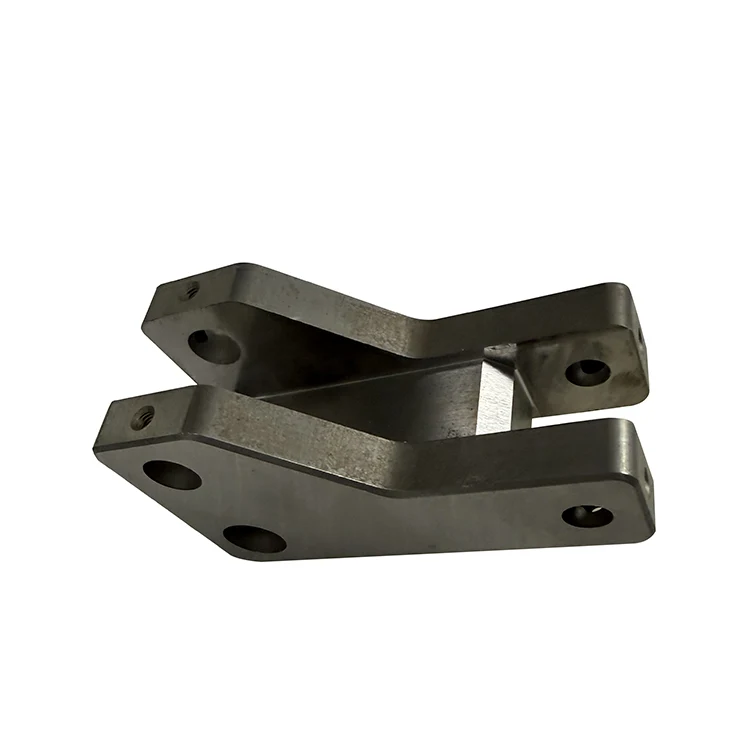

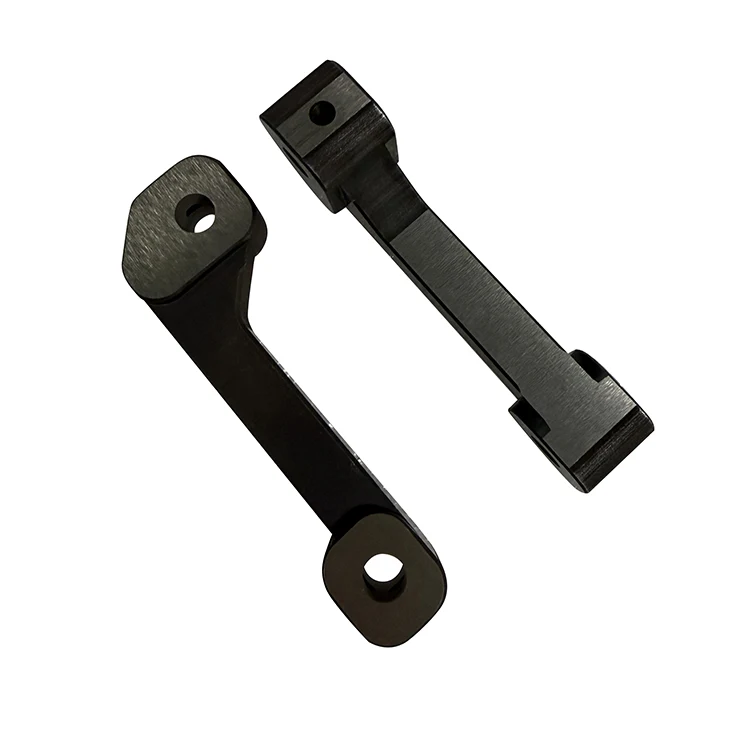

Usługa obróbki 5-osiowej CNC

Element porównawczy

Obróbka kompozytowa tokarsko-frezarska

Obróbka CNC w pięciu osiach

Koncepcja obróbki rdzenia

Integruje funkcje toczenia i frezowania w jednym urządzeniu, głównie uzupełnia kombinowaną obróbkę obracających się detali poprzez skoordynowany ruch wrzeciona i osi narzędzia

Opiera się na pięcioosiowym ruchu łączącym, realizuje wielostronną i złożoną obróbkę powierzchni detali poprzez jednoczesną interpolację wielu osi liniowych i osi obrotowych

Podstawowa struktura i konfiguracja osi

Zwykle ma co najmniej jedno główne wrzeciono obrotowe do mocowania przedmiotów obrabianych i jest wyposażony w głowicę frezującą, zazwyczaj 3-4 osie łączące, a niektóre modele z najwyższej półki mają możliwość 5-osiowego

Skonfigurowany z trzema osiami liniowymi (X/Y/Z) i dwiema dodatkowymi osiami obrotowymi, które można podzielić na typ z głowicą wahliwą, typ stołu obrotowego i typ kombinowany typu głowica-stół, wszystkie obsługują 5-osiowe jednoczesne połączenie

Obowiązujące typy detali

Nadaje się głównie do tarcz wałów, części obrotowych, korpusów zaworów, wrzecion silników i innych przedmiotów obrabianych, które wymagają zarówno toczenia, jak i frezowania; może przetwarzać detale o obracającej się geometrii i lokalnych złożonych cechach

Nadaje się do skomplikowanych zakrzywionych części powierzchniowych, takich jak łopatki turbin, wnęki form lotniczych, wirniki, formy wewnętrzne samochodów, protezy medyczne i inne części o złożonych, swobodnych powierzchniach

Liczba czasów mocowania

Większość procesów można wykonać w jednym mocowaniu, redukując błędy mocowania spowodowane wielokrotnym mocowaniem, szczególnie odpowiednie dla przedmiotów obrabianych, które wymagają współosiowości i dokładności położenia wielu cech

Zakończ obróbkę wszystkich pięciu stron przedmiotu obrabianego w jednym mocowaniu, co pozwala uniknąć błędu pozycji spowodowanego wielokrotnym mocowaniem skomplikowanych zakrzywionych powierzchni

Możliwość łączenia procesów

Może wykonywać toczenie, frezowanie, wiercenie, gwintowanie, wycinanie kół zębatych i inne procesy jednocześnie, naprawdę zdając sobie sprawę, że „jedna maszyna wykonuje wszystkie procesy” w przypadku obracających się przedmiotów

Może wykonywać frezowanie wielostronne, konturowanie zakrzywionych powierzchni, wykańczanie stromych powierzchni i inne procesy, ale generalnie nie obejmuje obróbki tokarskiej z dużymi obciążeniami obracających się przedmiotów

Dokładność obróbki

Wysoka dokładność pozycjonowania pomiędzy funkcjami toczenia i frezowania, eliminowany jest błąd wynikający z wielokrotnego mocowania, dokładność współosiowości i położenia można kontrolować w zakresie 0,01-0,05 mm

Wysoka dokładność konturu dla złożonych zakrzywionych powierzchni, może spełnić wysokie wymagania dotyczące precyzji w przemyśle lotniczym i formacyjnym, dokładność jest zwykle kontrolowana w zakresie 0,005-0,02 mm

Koszt sprzętu

Cena średniej wielkości sprzętu kompozytowego tokarsko-frezarskiego, niższa niż w przypadku pięcioosiowych obrabiarek CNC, wynosi zwykle 30–60% ceny standardowych pięcioosiowych obrabiarek z układem zawieszenia

Wyższy całkowity koszt sprzętu, w tym zakup sprzętu, późniejsza konserwacja i koszt narzędzi

Wydajność przetwarzania części obrotowych

Wyższa wydajność, brak konieczności przenoszenia detali pomiędzy wieloma urządzeniami, skracając cykl produkcyjny i czas logistyki

Niższa wydajność w przypadku konwencjonalnych części obrotowych, przetwarzanie cech toczenia nie ma przewagi nad kompozytem tokarsko-frezarskim

Trudność programowania

Programowanie jest stosunkowo proste, większość funkcji przetwarzania to konwencjonalne toczenie i frezowanie, które można wykonać za pomocą ogólnego oprogramowania do programowania CNC

Programowanie jest bardziej skomplikowane, wymaga profesjonalnego oprogramowania do programowania pięciu osi (takiego jak UG, Mastercam) i wymaga wysokiego poziomu technicznego programistów, aby uniknąć zakłóceń obróbki i nadcięcia

Powierzchnia podłogi

Mniejsza powierzchnia, zintegruj wiele procesów w jednym urządzeniu, zmniejsz ilość sprzętu w warsztacie

Ogólnie rzecz biorąc, konstrukcja pięcioosiowej obrabiarki jest bardziej złożona i wymaga większej przestrzeni instalacyjnej

Główne branże zastosowań

Samochody, ciśnienie hydrauliczne, zawory, ogólna produkcja maszyn

Przemysł lotniczy, produkcja form, nowa energia, sprzęt medyczny
