W jaki sposób pneumatyczna wykrojnik może poprawić precyzję cięcia i wydajność produkcji

Junssena, chiński producent i dostawca sprzętu do automatyzacji, zapewnia dostosowane do indywidualnych potrzebPneumatyczna wykrojnikrozwiązania dla producentów poszukujących stałej jakości cięcia, elastycznych konfiguracji narzędzi i wydajnej obróbki cienkich i elastycznych materiałów. Wykorzystując sprężone powietrze do napędzania mechanizmu tnącego, ten typ matrycy może wspierać powtarzalne operacje wykrawania w opakowaniach, materiałach medycznych, elektronice i produkcji produktów klejących. Wybór odpowiedniej struktury oprzyrządowania, luzu cięcia i konfiguracji pneumatycznej pomaga firmom poprawić spójność produkcji, jednocześnie zarządzając wymaganiami konserwacyjnymi i kosztami operacyjnymi.

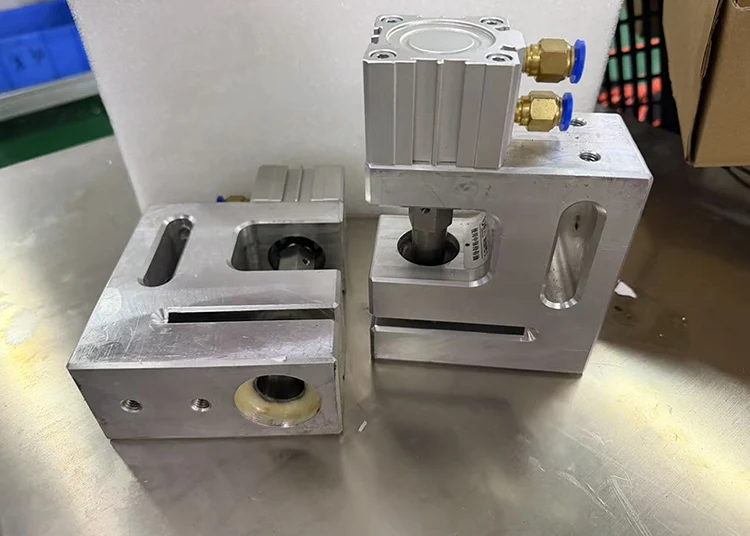

Pneumatyczna wykrojnik to narzędzie tnące zasilane sprężonym powietrzem, które oddziela wymagany element od arkusza, folii lub innego odpowiedniego materiału. W porównaniu z narzędziami obsługiwanymi ręcznie, systemy pneumatyczne mogą zmniejszyć powtarzalny wysiłek ręczny i wspierać integrację ze sprzętem produkcyjnym. Ich wartość praktyczna zależy od właściwości materiału, geometrii części, wymaganej wydajności i konstrukcji oprzyrządowania. W tym przewodniku wyjaśniono, jak działa wykrawanie pneumatyczne, jakim materiałom i branżom służy, jak wypada w porównaniu z alternatywnymi metodami cięcia i co kupujący powinni ocenić przed zakupem niestandardowego rozwiązania od producenta takiego jak Junssen.

Spis treści

1. Co to jest pneumatyczna wykrojnik?
2. Jak działa proces wygaszania?
3. Jakie są główne korzyści?
4. Jakie materiały i branże mogą z niego korzystać?
5. Jak wypada w porównaniu z innymi metodami cięcia?
6. Jak wybrać odpowiednią matrycę?
7. Jak utrzymać wydajność cięcia?
8. Często zadawane pytania
9. Wniosek

1. Co to jest pneumatyczna wykrojnik?

Pneumatyczna wykrojnik to specjalistyczne narzędzie tnące, które wykorzystuje sprężone powietrze do uruchomienia stempla lub mechanizmu tnącego. Jego głównym celem jest wycięcie elementu o określonym zarysie z większego arkusza lub materiału ciągłego. W typowej operacji wykrawania oddzielony kawałek jest pożądanym produktem, natomiast otaczający materiał staje się złomem lub pozostałością nadającą się do ponownego wykorzystania.

Główne elementy zwykle obejmują cylinder pneumatyczny, stempel, matrycę, elementy prowadzące i podstawę nośną. W zależności od zastosowania narzędzie może być zamontowane na prasie stacjonarnej lub skonfigurowane pod kątem odpowiedniego mobilnego lub dedykowanego stanowiska produkcyjnego. Junssen opisuje swoją pneumatyczną wykrojnik jako kompaktowe, lekkie rozwiązanie, które można dostosować do różnych ustaleń produkcyjnych.

Kolejną praktyczną zaletą jest elastyczność narzędzi. W przypadku zmiany wymiarów produktu lub położenia otworów można wymienić zgodną specyfikację stempla i matrycy bez konieczności przebudowy całego zespołu. Dokładna wykonalność zależy od projektu oprzyrządowania i nowej geometrii produktu.

Ważne jest, aby odróżnić wykrawanie od zwykłego dziurkowania. Wykrawanie tworzy oddzielną część o określonym profilu zewnętrznym, podczas gdy wykrawanie zazwyczaj tworzy otwór lub otwór w materiale, który pozostaje w dużej mierze nienaruszony. Niektóre systemy produkcyjne łączą obie funkcje, gdy wymaga tego projekt części.

2. Jak działa proces wygaszania?

Zasada działania jest prosta: sprężone powietrze generuje ruch cylindra, element tnący wywiera siłę na obrabiany przedmiot, a geometria matrycy określa powstały profil. Pomyślna operacja wymaga koordynacji pomiędzy układem pneumatycznym, prześwitem narzędzi, pozycjonowaniem materiału i cyklem maszyny.

Typowa sekwencja działania

1. Przygotuj przedmiot:Potwierdź rodzaj materiału, grubość, wymiary i stan powierzchni.
2. Ułóż materiał:Wyrównaj arkusz, folię lub elastyczny element z zamierzonym miejscem cięcia.
3. Zabezpiecz obrabiany przedmiot:Używaj odpowiednich prowadnic, uchwytów lub urządzeń pozycjonujących, aby zminimalizować ruch podczas cięcia.
4. Aktywuj mechanizm pneumatyczny:Dostarcz sprężone powietrze w określonym zakresie roboczym urządzenia, aby napędzać skok cięcia.
5. Oddziel gotowy komponent:Dziurkacz i matryca wycinają materiał zgodnie z zaprojektowanym profilem.
6. Sprawdź wynik:Sprawdź wymiary, jakość krawędzi, odkształcenie i spójność w powtarzanych cyklach.
7. Czyść i konserwuj oprzyrządowanie:Przed kontynuowaniem produkcji usuń pozostałości i sprawdź powierzchnie tnące.

W przypadku produkcji zautomatyzowanej matryca może być zintegrowana ze sterownikiem maszyny, mechanizmem pozycjonującym lub systemem podawania materiału. Przed integracją producenci powinni sprawdzić czas skoku, dostępną przestrzeń montażową, zgodność sterowania i wymaganą siłę cięcia.

3. Jakie są główne zalety wygaszania pneumatycznego?

Stałe rezultaty cięcia

Gdy oprzyrządowanie jest prawidłowo zaprojektowane i konserwowane, pneumatyczny system wykrawania może wytwarzać powtarzalne kształty komponentów w różnych seriach produkcyjnych. Dokładne pozycjonowanie materiału, odpowiedni prześwit cięcia i stabilna wydajność pneumatyczna są niezbędne do osiągnięcia tego wyniku. Dla każdego zastosowania należy ustalić rzeczywistą tolerancję wymiarową, a nie przyjmować ją wyłącznie na podstawie metody napędu.

Kompaktowa konfiguracja sprzętu

Mechanizmy pneumatyczne mogą stanowić praktyczną alternatywę dla zastosowań, które nie wymagają skomplikowanego agregatu hydraulicznego. Kompaktowy zespół może uprościć instalację w istniejącym obszarze produkcyjnym, chociaż całkowita powierzchnia zależy od osprzętu, osłon, elementów przygotowania powietrza i wymagań w zakresie transportu materiałów.

Zmniejszone problemy związane z płynem hydraulicznym

Ponieważ jako medium napędowe siłownik wykorzystuje sprężone powietrze, a nie olej hydrauliczny, system zapobiega wyciekom płynu hydraulicznego związanym z obwodami zasilania hydraulicznego. Może to być korzystne w środowiskach produkcyjnych, w których stosuje się wrażliwe folie, materiały klejące lub medyczne komponenty eksploatacyjne. Niemniej jednak czystość sprężonego powietrza, wymagania dotyczące smarowania i kontrola zanieczyszczeń należy oceniać zgodnie z konkretnym procesem produkcyjnym.

Elastyczne konfiguracje narzędzi

Różne kształty produktów mogą wymagać różnych stempli, otworów matrycowych lub profili tnących. Dobrze zaplanowany system narzędzi może sprawić, że zmiany produktów będą łatwiejsze w zarządzaniu, szczególnie gdy komponenty zamienne są zaprojektowane pod kątem kompatybilności z istniejącym zespołem.

Potencjał do zautomatyzowanego działania

Wygaszanie pneumatyczne można włączyć do odpowiedniego sprzętu zautomatyzowanego lub półautomatycznego. Blokady, osłony, monitorowanie ciśnienia i inne urządzenia zabezpieczające mogą pomóc w kontrolowaniu dostępu do obszaru cięcia. Zabezpieczenia te muszą zostać wybrane i zatwierdzone dla konkretnej maszyny; Samo uruchomienie pneumatyczne nie gwarantuje bezpieczeństwa operatora.

4. Jakie materiały i branże mogą z niego korzystać?

Przydatność pneumatycznego wykrojnika zależy od grubości materiału, twardości, elastyczności, właściwości powierzchni i oporu cięcia. Jest to szczególnie przydatne w przypadku wybranych cienkich i elastycznych materiałów, pod warunkiem odpowiedniej geometrii narzędzia i dostępnej siły.

Te przykłady przedstawiają możliwości zastosowania, a nie gwarancję, że jedna standardowa matryca może przetworzyć każdy wymieniony materiał. Kompozyty wielowarstwowe, podłoża ścierne, grube przedmioty obrabiane i metale twarde mogą wymagać innej struktury cięcia lub maszyny o większej mocy. Próbka materiału i rysunek produktu pomagają określić wykonalność przed wyprodukowaniem oprzyrządowania.

5. Jak wypada w porównaniu z innymi metodami cięcia?

Wybór pomiędzy wykrawaniem pneumatycznym, wykrawaniem pneumatycznym i cięciem hydraulicznym zależy od tego, czy wymaganym rezultatem jest oddzielny element, otwór, czy też wycięcie profilu materiału. Kupujący powinni porównać zamierzony proces, zamiast traktować te metody jako zamienne.

Pneumatyczny wykrojnik jest często warty oceny, gdy obrabiany przedmiot nadaje się do cięcia pneumatycznego, a wymagana siła może być dostarczona w granicach operacyjnych systemu. Sprzęt hydrauliczny może być bardziej odpowiedni do zastosowań o większych obciążeniach, podczas gdy matryca wykrawająca jest na ogół lepszym wyborem, gdy głównym celem jest tworzenie otworów.

Aby uzyskać więcej informacji na temat powiązanego oprzyrządowania, przejrzyj rozwiązania firmy Junssen dotyczące wykrojników oraz opcje wykrojników i przekłuwaczy.

6. Jak wybrać odpowiednią matrycę?

Zakup matrycy wyłącznie na podstawie ceny może prowadzić do niepotrzebnych przeróbek, złej jakości krawędzi lub niezgodności z istniejącym sprzętem. Bardziej niezawodnym podejściem jest zdefiniowanie wymagań produkcyjnych przed złożeniem wniosku o wycenę.

Podstawowe kryteria oceny

• Specyfikacja materiału:Określ podłoże, grubość, twardość, elastyczność i to, czy zawiera wiele warstw.
• Geometria części:Dostarcz rysunki przedstawiające profil zewnętrzny, wymiary, wycięcia i tolerancje krytyczne.
• Wymagana siła skrawania:Potwierdź siłę wymaganą dla materiału i geometrii, a następnie sprawdź pojemność cylindra i ciśnienie robocze.
• Wielkość produkcji:Wyjaśnij oczekiwaną wydajność, częstotliwość cykli, czas trwania zmiany i planowany poziom automatyzacji.
• Kompatybilność sprzętu:Podaj wymiary montażowe, dostępną przestrzeń, wymagania dotyczące sterowania i szczegóły maszyny głównej.
• Oczekiwania jakościowe:Określ akceptowalne zadziory, odkształcenia krawędzi, różnice wymiarowe i metody kontroli.
• Dostęp konserwacyjny:Sprawdź, czy elementy tnące można skutecznie sprawdzić, oczyścić, wymienić lub ponownie wyszlifować.

Informacje o produkcie firmy Junssen wskazują, że pneumatyczna wykrojnik jest kompaktowy i lekki oraz może obsługiwać różne konfiguracje produkcyjne. Odpowiedni projekt należy jednak potwierdzić na podstawie rysunków, próbek i specyfikacji maszyny kupującego.

W przypadku zapytania o niestandardowe narzędzia przygotuj pakiet zawierający rysunek produktu, dane materiałowe, przykładowe obrazy, docelowe wyniki i wymagania instalacyjne. Szczegóły te pozwalają dostawcy na dokładniejszą ocenę projektu i identyfikację potencjalnych ograniczeń przed rozpoczęciem produkcji.

7. Jak utrzymać wydajność cięcia?

Rutynowa konserwacja pomaga zachować jakość krawędzi, ograniczyć nieplanowane przestoje i wydłużyć żywotność narzędzi. Rzeczywisty odstęp między konserwacjami powinien odzwierciedlać częstotliwość pracy, charakterystykę podłoża i instrukcje producenta.

Zalecane praktyki konserwacji

1. Sprawdź krawędzie tnące:Poszukaj odprysków, zużycia, deformacji lub matowienia, które mogą mieć wpływ na gotowy profil.
2. Sprawdź luz matrycy:Upewnij się, że stempel i matryca są odpowiednio dopasowane do obrabianego materiału.
3. Oczyszczone pozostałości materiału:Usuń resztki, osady kleju, kurz i inne osady, które mogą zakłócać ruch narzędzia.
4. Sprawdź zasilanie pneumatyczne:Sprawdź stabilność ciśnienia, jakość powietrza, przewody i połączenia pod kątem wycieków lub uszkodzeń.
5. Nasmarować zgodnie ze specyfikacją:Konserwować tuleje prowadzące i ruchome elementy zgodnie z instrukcjami producenta sprzętu.
6. Sprawdź elementy złączne i wyrównanie:Sprawdź punkty mocowania, prowadnice i mocowania, szczególnie po zmianie oprzyrządowania.
7. Zapisz wyniki konserwacji:Śledź defekty cięcia, wymiany komponentów i okresy międzyobsługowe, aby identyfikować powtarzające się problemy.

Nie należy stosować nadmiernego ciśnienia powietrza w celu kompensacji stępienia krawędzi skrawającej lub nieprawidłowo zaprojektowanej matrycy. Praca poza określonymi limitami może przyspieszyć zużycie i uszkodzić elementy wewnętrzne. Przed konserwacją odizoluj pneumatyczne źródło energii, uwolnij zgromadzone ciśnienie i postępuj zgodnie z obowiązującymi procedurami blokowania i bezpieczeństwa.

Jeśli pojawią się zadziory lub niekompletne nacięcia, najpierw sprawdź położenie materiału, stan krawędzi skrawającej, luz i stabilność pneumatyczną. Korekty powinny opierać się na kontroli i zaleceniach producenta oprzyrządowania, a nie wyłącznie metodą prób i błędów.

8. Często zadawane pytania

P1: Jaki jest główny cel pneumatycznego wykrojnika?

Pneumatyczna wykrojnik wykorzystuje sprężone powietrze do napędzania mechanizmu tnącego, który oddziela element od większego arkusza, folii lub innego odpowiedniego podłoża. Jest stosowany, gdy producenci potrzebują powtarzalnych kształtów i spójnych wymiarów części.

P2: Jakie materiały można przetwarzać za pomocą pneumatycznej matrycy wygaszającej?

W zależności od konstrukcji matrycy i dostępnej siły cięcia, odpowiednimi materiałami mogą być folie z tworzyw sztucznych, papier, włóknina, laminaty klejące, pianka, guma, silikon i wybrane materiały izolacyjne. Kompatybilność należy sprawdzić pod kątem konkretnej grubości materiału i geometrii części.

P3: Jaka jest różnica między wykrawaniem a wykrawaniem?

W wyniku wykrawania powstaje oddzielny element, który staje się wymaganym, gotowym komponentem. Dziurkowanie zazwyczaj tworzy dziurę lub otwór, a usunięty ślimak jest traktowany jako odpad. Prawidłowy proces zależy od projektu produktu.

P4: Czy firma Junssen może dostosować pneumatyczną wykrojnik?

Junssena dostarcza rozwiązania w zakresie narzędzi skrawających dla różnych wymagań produkcyjnych. Kupujący mogą przesłać rysunki, próbki, specyfikacje materiałów i szczegóły wyposażenia do oceny technicznej. Ostateczna konfiguracja zależy od zastosowania i potwierdzonych wymagań projektowych.

P5: Jakie czynniki wpływają na żywotność wykrojnika?

Twardość i ścieralność materiału, luz skrawania, stan krawędzi, wyrównanie, ciśnienie robocze, częstotliwość produkcji i praktyki konserwacyjne wpływają na żywotność. Regularne przeglądy i terminowe serwisowanie pomagają ograniczyć przedwczesne zużycie.

P6: W jaki sposób producenci mogą zmniejszyć zadziory i poprawić jakość cięcia?

Używaj odpowiedniego odstępu między stemplem a matrycą, utrzymuj ostre krawędzie tnące, zabezpiecz obrabiany przedmiot i utrzymuj stabilne zasilanie pneumatyczne. W przypadku powtarzających się wad skrawania należy oceniać właściwości materiału i geometrię narzędzia łącznie.

P7: Jakie informacje powinienem podać, prosząc o wycenę?

Podaj rysunek produktu, typ i grubość podłoża, docelowe wymiary i tolerancje, oczekiwaną wielkość produkcji, specyfikacje maszyny głównej oraz wszelkie specjalne wymagania dotyczące bezpieczeństwa lub automatyzacji. Próbki mogą również pomóc w wyjaśnieniu zachowania materiału.

9. Wniosek

Dobrze zaprojektowana pneumatyczna wykrojnik może pomóc producentom w wytwarzaniu komponentów o spójnych kształtach, zapewniając jednocześnie elastyczne rozmieszczenie narzędzi i wydajne procesy produkcyjne. Jego przydatność zależy od materiału, geometrii cięcia, wymaganej siły, kompatybilności maszyny i oczekiwanej wydajności. Dokładna specyfikacja i rutynowa konserwacja są niezbędne do niezawodnego działania.

Niezależnie od tego, czy opracowujesz medyczne materiały eksploatacyjne, elastyczne elementy opakowań, produkty klejące czy precyzyjne części przemysłowe, firma Junssen może pomóc w ocenie wymagań dotyczących narzędzi i zbadaniu odpowiedniej konfiguracji. Odwiedź stronę produktu Pneumatyczne wykrojniki, aby dowiedzieć się więcej, zapoznać się z odpowiednimi rozwiązaniami w zakresie automatyzacji i narzędzi orazskontaktuj się z namiz rysunkami, szczegółami materiałów i celami produkcyjnymi, aby omówić indywidualne rozwiązanie dla Twojej aplikacji.
